Pompe à chaleur Les chauffe-eau électriques sont des solutions très efficaces pour l’alimentation en eau chaude domestique et peuvent être utilisés en conjonction avec des systèmes de pompe à chaleur pour des applications de chauffage au sol. Contrairement aux chauffe-eau traditionnels, les pompes à chaleur utilisent l’électricité pour transférer la chaleur existante d’un endroit à un autre, plutôt que de générer directement de la chaleur.
La technologie de la pompe à chaleur est largement adoptée par les propriétaires pour le chauffage et la climatisation des bâtiments, et elle peut également être configurée comme un système d’eau chaude domestique autonome ou comme partie intégrante d’une solution fournissant à la fois de l’eau chaude et la climatisation de l’espace.

Eau chaude 24 heures sur 24

Économie d’énergie

Green House

Personnalisation

Alimentation en eau haute pression

| Capacité (L) | 80 100 120 150 200 250 300 400 500 600 700 800 1000 |
| Matériau intérieur du réservoir | SUS304 / SUS316L / Duplex Steel 2205 |
| Matériau extérieur du réservoir | Acier galvanisé avec peinture SUS201 / SUS304 / SUS316L |
| Épaisseur de l’isolation (mm) | 50 standard, en option 45/55/60/80/100 |
| Taille de la connexion (pouce) | 1/2″ 3/4″ 1″ 5/4″ 6/4″ 2″ |
| Chauffage électrique | 1 »- 6/4 » 1,5-3Kw 110-240V 50-60Hz |
| Matériau d’échange thermique | Acier inoxydable/cuivre TP2 |
1. Il s’agit d’un réservoir d’eau en acier inoxydable, pressurisé, isolé, avec une pression de fonctionnement de 6 bars et une pression d’essai de 10 bars pendant 10 minutes.
2. Ce réservoir peut être connecté à diverses sources de chaleur (pompes à chaleur, collecteurs solaires, chauffage électrique, chaudières à gaz, etc.)

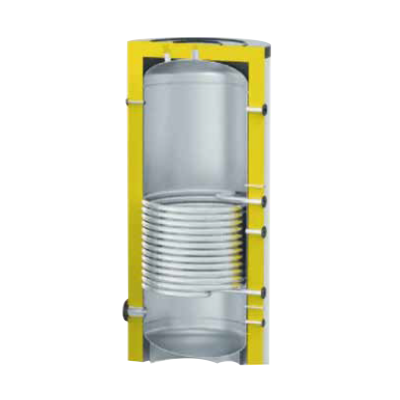

Nos réservoirs d’eau à pompe à chaleur en acier inoxydable sont conçus pour stocker de l’eau chaude domestique chauffée par des systèmes de pompe à chaleur. Avec un stockage isolé, des options de capacité multiple et des matériaux d’échangeur de chaleur configurables, ils offrent une solution flexible pour les applications d’eau chaude résidentielle et commerciale légère.
Disponibles en capacités allant de 80 à 1000 litres, les réservoirs offrent une pression de travail de 6 bars et proposent des options de matériaux intérieurs SUS304, SUS316L et Duplex 2205. Des échangeurs de chaleur en acier inoxydable ou en cuivre TP2, des raccords électriques de chauffage optionnels et des épaisseurs d’isolation personnalisables permettent d’adapter la configuration des réservoirs aux différentes exigences du projet.
Qu’il soit utilisé avec une pompe à chaleur à eau chaude domestique dédiée ou intégré à une installation de chauffage multi-sources, le réservoir approprié peut être choisi en fonction de la puissance de la pompe à chaleur, de la demande en eau et de la conception hydraulique.
Choisir un réservoir d’eau adapté pour une pompe à chaleur implique plus que d’adapter sa capacité à la taille du foyer. Pour les installateurs et les concepteurs de systèmes, la puissance de chauffage de la pompe à chaleur est un autre point de départ important.
Un réservoir trop petit peut fournir une quantité insuffisante d’eau chaude stockée lors des pics de demande, tandis qu’un réservoir inutilement grand peut augmenter les besoins en espace d’installation et les pertes de chaleur en veille.
Le tableau suivant fournit des références préliminaires de capacité pour les plages de sortie courantes des pompes à chaleur.
| Puissance de chauffage de la pompe à chaleur | Capacité du réservoir suggérée | Référence d’application |
|---|---|---|
| 4–6 kW | 150–200 L |
Petits systèmes résidentiels d’eau chaude |
| 8–12 kW | 200–300 L |
Applications résidentielles moyennes |
| 14 kW et plus | 300 L+ |
Installations résidentielles plus grandes ou à forte demande |
Ces plages de capacité sont des références préliminaires et doivent être confirmées par des calculs techniques. Ce ne sont pas des exigences universelles de dimensionnement.
La sélection finale doit prendre en compte la consommation quotidienne d’eau chaude, la demande maximale de puissage, la température d’eau entrante, la température cible de stockage, la capacité de récupération de la pompe à chaleur, le temps de chauffage disponible et la performance de l’échangeur de chaleur.
Pour les projets nécessitant une configuration personnalisée, fournissez le modèle de pompe à chaleur, la puissance de chauffage nominale, la température de stockage requise, la demande quotidienne d’eau chaude et les conditions d’installation. Notre équipe peut examiner les exigences et recommander une capacité de réservoir appropriée.
L’échangeur de chaleur joue un rôle important dans le transfert d’énergie du circuit de chauffage de la pompe à chaleur vers l’eau stockée.
Nos réservoirs d’eau à pompe à chaleur proposent des options d’échangeurs thermiques en acier inoxydable et en cuivre TP2, permettant aux clients de choisir une configuration adaptée selon les conditions de fonctionnement et les exigences du projet.
| Comparaison | Échangeur de chaleur en acier inoxydable | Échangeur de chaleur en cuivre TP2 |
|---|---|---|
| Caractéristiques des matériaux | Bonne résistance mécanique et à la corrosion dans des conditions d’eau adaptées | Conductivité thermique élevée et bonne formabilité |
| Transfert de chaleur | Les performances dépendent de la surface des bobines, de la géométrie, de l’épaisseur de la paroi et des conditions de fonctionnement | Une conductivité thermique plus élevée du matériau peut permettre un transfert de chaleur efficace |
| Considérations sur la corrosion | Le grade du matériau doit être choisi en fonction de la chimie de l’eau | La compatibilité doit être évaluée en fonction de la qualité de l’eau et des conditions du circuit |
| Priorité de sélection | Durabilité et compatibilité des matériaux | Conductivité thermique et flexibilité de conception des échangeurs de chaleur |
Le cuivre TP2 a une conductivité thermique supérieure à celle de l’acier inoxydable, ce qui en fait un matériau attractif pour les applications d’échangeurs de chaleur. Cependant, la performance réelle de transfert de chaleur d’une bobine complète dépend également de sa surface, de sa géométrie, de son débit et de sa différence de température.
L’acier inoxydable constitue une alternative pour les projets où la résistance mécanique et la compatibilité avec les conditions d’eau spécifiées sont importantes. Son adéquation doit néanmoins être évaluée par rapport à la chimie réelle de l’eau et à la qualité sélectionnée de l’acier inoxydable.
Pour les deux options, la surface de la bobine et la chute de pression doivent être adaptées aux conditions de fonctionnement requises par la pompe à chaleur.
Nos options d’échangeurs de chaleur configurables permettent de répondre à différents modèles de pompes à chaleur et besoins d’installation sans dépendre d’une solution de matériau unique pour chaque projet.
Les réservoirs à pompe à chaleur peuvent être intégrés dans différentes architectures de systèmes, mais la configuration de connexion dépend de la manière dont la pompe à chaleur génère et transmet la chaleur.
Dans une configuration monobloc hydronique typique, le circuit de réfrigération est contenu à l’intérieur de l’unité de pompe à chaleur extérieure. De l’eau chauffée ou un fluide de transfert de chaleur approprié circule entre la pompe à chaleur et le système de réservoir intérieur.
Pour une configuration d’eau chaude domestique indirecte, ce circuit de chauffage transfère l’énergie via la bobine interne de l’échangeur de chaleur du réservoir.
Les considérations importantes de conception incluent l’isolation des tuyaux, les exigences de la pompe de circulation, la protection contre le gel, le débit et la distance entre la pompe à chaleur et le réservoir de stockage.
Les systèmes de pompes à chaleur séparées utilisent des composants séparés pour l’extérieur et l’intérieur connectés via un système approprié.
Pour les systèmes séparés équipés d’un module hydronique intérieur, le réservoir d’eau peut recevoir la chaleur via le circuit de chauffage du module et l’échangeur de chaleur du réservoir.
Cependant, certaines pompes à chaleur à eau chaude domestique séparées dédiées utilisent une connexion à base de réfrigérant à un réservoir spécialement conçu. Ces systèmes ne sont pas automatiquement interchangeables avec les réservoirs conventionnels à serpentins d’eau.
La méthode de connexion correcte doit donc être confirmée par rapport au schéma système du fabricant de la pompe à chaleur et aux exigences techniques.
Lors du choix d’un réservoir pour l’un ou l’autre système, vérifiez le débit requis du circuit de chauffage, la capacité de l’échangeur de chaleur, la taille des connexions, la pression de fonctionnement et l’agencement des capteurs de contrôle.
Nos réservoirs d’eau à pompe à chaleur proposent plusieurs tailles de connexion et différentes options de matériaux d’échangeurs de chaleur, offrant ainsi de la flexibilité lors de la configuration d’une solution de stockage indirect d’eau chaude adaptée.
Bien que tous ces produits soient utilisés dans les systèmes de chauffage et d’eau chaude, leurs fonctions ne sont pas identiques. Choisir le bon réservoir permet d’éviter des coûts d’équipement inutiles et une mauvaise configuration du système.
| Type de char | Fonction principale | Eau stockée | Application courante |
|---|---|---|---|
| Réservoir d’eau à pompe à chaleur | Stocke l’eau chaude domestique chauffée par un système de pompe à chaleur compatible | Eau chaude potable dans un réservoir domestique homologué | Systèmes d’eau chaude domestique à pompe à chaleur |
| Réservoir tampon | Fournit un stockage thermique supplémentaire et un volume d’eau pour un circuit de chauffage hydronique | Eau de circulation du système de chauffage, non destinée à être consommée | Chauffage spatial, pompes à chaleur, chaudières et systèmes multi-zones |
| Réservoir d’eau chaude domestique | Stocke de l’eau chaude pour la consommation domestique ou commerciale | Eau chaude potable dans un réservoir domestique homologué | Douches, cuisines et alimentation générale en eau chaude domestique |
Un réservoir d’eau à pompe à chaleur destiné à l’eau chaude domestique stocke l’eau chauffée destinée à la consommation domestique. Son échangeur de chaleur interne permet de transférer la chaleur d’un circuit de chauffage compatible vers l’eau stockée.
A Réservoir tampon, en revanche, est principalement conçu pour augmenter le volume d’eau et la capacité de stockage thermique d’un système de chauffage hydronique. Il peut aider à compenser les différences entre la demande de production de chaleur et celle des zones de chauffage.
Un réservoir tampon n’est pas un remplacement direct d’un chauffe-eau domestique, et il ne doit pas être utilisé pour fournir de l’eau potable à moins d’être spécifiquement conçu et approuvé à cet effet.
Certaines installations peuvent nécessiter les deux produits : un réservoir d’eau à pompe à chaleur pour l’eau chaude domestique et un réservoir tampon pour le circuit de chauffage des pièces.
Les deux produits peuvent contenir de l’eau chaude potable, mais leur sélection est différente.
Un réservoir d’eau pour pompe à chaleur est configuré en fonction des besoins de transfert de chaleur et de fonctionnement d’un système de pompe à chaleur compatible. La sélection de l’échangeur de chaleur, la production de chaleur et la conception de la connexion du système sont donc particulièrement importantes.
A Réservoir d’eau chaude domestiqueest une catégorie de produits plus large axée sur le stockage de l’eau pour la consommation quotidienne. Selon sa configuration, il peut être chauffé par une chaudière, un élément électrique, un système solaire thermique ou une pompe à chaleur.
Le choix final doit être basé sur la source de chaleur, la demande en eau chaude, la disposition de l’installation et la configuration du réservoir requis.
La perte de chaleur en veille dépend de la capacité du réservoir, de l’épaisseur de l’isolation, de la température de stockage et des conditions ambiantes.
Nos réservoirs à pompe à chaleur utilisent une épaisseur d’isolation standard de 50 mm, avec des épaisseurs optionnelles de 45, 55, 60, 80 et 100 mm selon les besoins du projet.
La valeur spécifique de perte de chaleur en veille doit être confirmée à l’aide des données de test du modèle concerné et des conditions d’essai indiquées. Pour les projets avec des exigences strictes en matière de performance énergétique, veuillez demander les données techniques pour la capacité et la configuration d’isolation sélectionnées.
La compatibilité dépend de l’architecture du système de la pompe à chaleur et de la configuration d’échange thermique du réservoir, plutôt que de la seule désignation du réfrigérant.
Pour les systèmes de pompes à chaleur hydronique, la chaleur est généralement transférée au réservoir d’eau chaude domestique via un circuit d’eau séparé et un échangeur de chaleur interne.
Pour les configurations réfrigérant-réservoir direct, un échangeur de chaleur spécialement conçu et approuvé peut être nécessaire.
Veuillez fournir le modèle de la pompe à chaleur, le schéma de connexion du système, la sortie de chauffage et les paramètres de fonctionnement afin que la compatibilité puisse être vérifiée avant commande.
Le débit maximal autorisé dépend du matériau de la bobine sélectionné, des dimensions du tube, de la géométrie de la bobine, de la taille de la connexion et de la chute de pression autorisée.
Un débit maximal unique ne doit pas être appliqué à chaque capacité de réservoir ou configuration d’échangeur de chaleur.
Pour une correspondance précise, veuillez indiquer le débit nominal du circuit de chauffage de la pompe à chaleur, la plage de température de fonctionnement et la chute de pression autorisée. Les spécifications correspondantes de la résistance peuvent ensuite être examinées pour le réservoir sélectionné.
La configuration actuelle du produit inclut des options de raccordement au chauffage électrique, avec une puissance de chauffage indiquée de 1,5 à 3 kW.
Un élément chauffant électrique auxiliaire peut fournir un chauffage supplémentaire lorsque la conception globale du système les exige. La capacité finale du chauffage, la tension, la configuration de contrôle et les exigences de protection électrique doivent être confirmées pour le réservoir et le marché de destination sélectionnés.
Vous cherchez un réservoir d’eau à pompe à chaleur adapté à un modèle ou projet spécifique de pompe à chaleur ?
Envoyez-nous votre production de chaleur pour la pompe à chaleur, la capacité de stockage requise, la température de fonctionnement, le matériau préféré de l’échangeur de chaleur, la disposition de la connexion et la quantité estimée de commande.
Avec plusieurs capacités de réservoir, des options de matériaux en acier inoxydable, une isolation configurable et des échangeurs de chaleur en acier inoxydable ou TP2 en cuivre, nous pouvons vous aider à choisir une configuration adaptée à votre application d’eau chaude domestique.
Contactez-nous pour obtenir les spécifications techniques, les détails de personnalisation et un devis de projet.
